Проволочный лоток - оптимальный вариант для кабельных систем

В современном постоянно развивающемся мире и ускорением процессов индустриализации, актуальность обеспечения электричеством промышленного оборудования, а также обеспечивающих систем не теряет своей актуальности, а несущественные с виду предметы, обеспечивающие стабильную передачу в том числе электроэнергии, способны играть ключевую роль, и проволочный лоток – пример таких незаменимых устройств. Ниже рассмотрим, почему они настолько популярны при проведении электромонтажных работ.

Что такое проволочный лоток и каковы его плюсы?

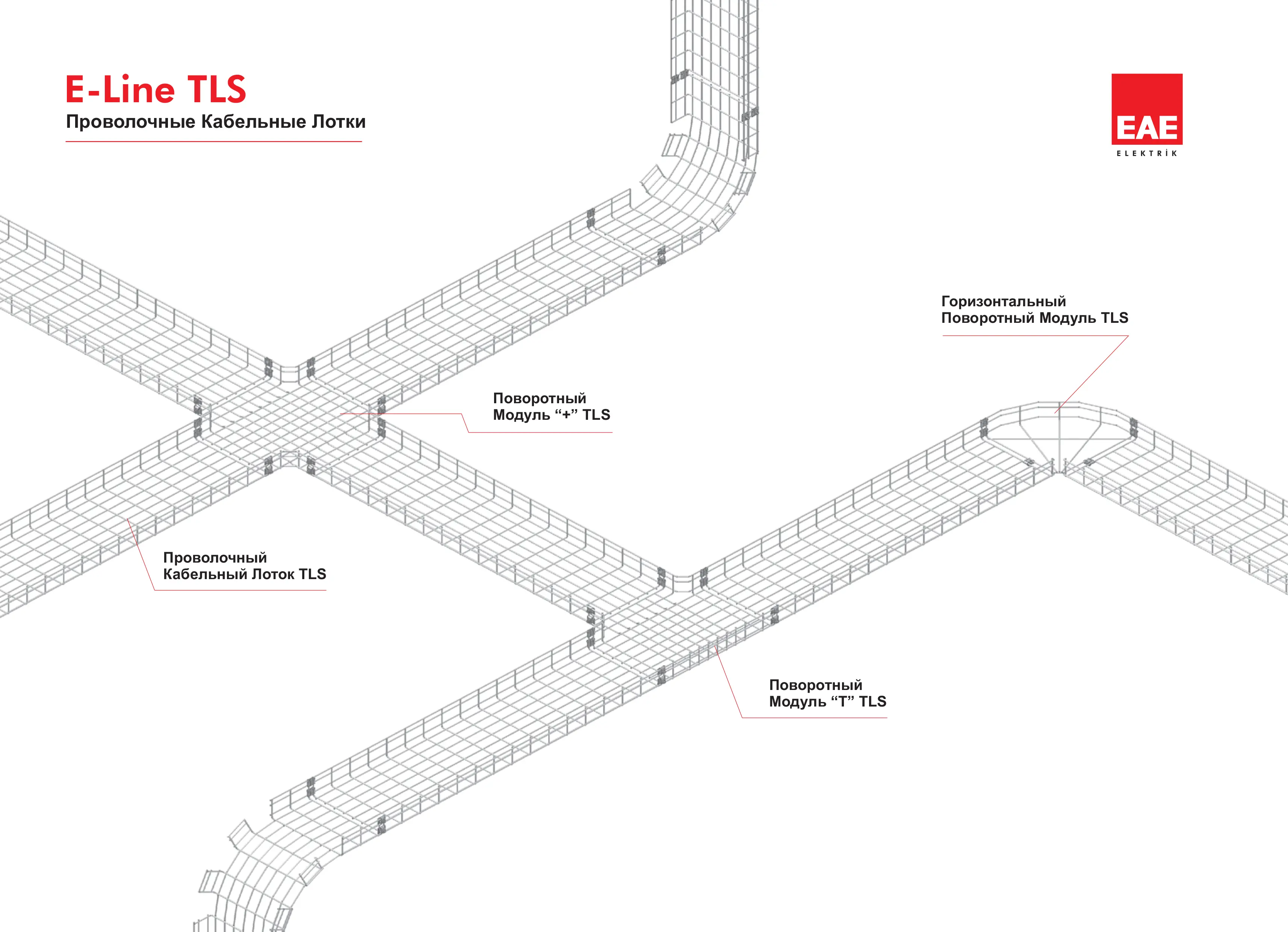

По своей конструкции это – стальные проволочные приспособления открытого типа, закрепленные сваркой. По сути это прочная проволока сваренная в виде сетки. Проволочные лотки могут быть разной величины, однако их базовое предназначение неизменно: качественная фиксация, поддержка и защита кабельных и проводных соединений.

Важнейшие отличия проволочных лотков:

Они легки и прочны: их устройство обеспечивает меньший вес, нежели у неперфорированных и перфорированных лотков, однако прочность та же самая;
Вентиляция: благодаря открытой конструкции, лоток из проволоки не препятствует свободной циркуляции воздуха, не позволяя перегреваться проводам;
Легче монтировать: лотки несложно резать и соединять, формируя самые разнообразные конструкции.
Прозрачность: ничто не мешает визуальному контролю состоянию кабелей, поэтому их проще обслуживать.

Где используют проволочные лотки?

Применяются они повсеместно по причине их высокой универсальности:

Офисы: лотки используют для прокладки кабельных коммуникаций, в частности подключения компьютеров по локальной сети и телефонии;
Промышленность: прокладка всевозможных кабельных коммуникаций, как силовых так и слаботочных систем;
Торговые центры: монтаж осветительных и слаботочных систем;
Дата-центры: контроль разнообразных кабельных систем, от ЛВС до силовых;
Бытовое использование: скрытая электрическая и прочая проводка, скрытая подвесными потолками и под фальшполами.

Универсальность применения проволочных лотков позволяет их использовать практически повсеместно, где нужна аккуратная и надежная прокладка кабелей.

Разновидности покрытий проволочных лотков

Оцинкованные проволочные лотки

Наиболее востребованная разновидность защиты лотка – это покрытие цинком. Оцинковка может быть горячей либо электролитической.

Горячее цинкование:

Толстый слой цинка (40-200 мкм);
Высокая устойчивость к механическим повреждениям;
Применимость для наружных конструкций.

Электролитическое цинкование:

Тонкий, но равномерный слой цинка (5-30 мкм);
Гладкая поверхность;
Оптимальна для внутреннего использования.

Лотки с порошковым покрытием

Если требуется более специфические решения, можно присмотреться к лоткам с порошковым покрытием. Данный вид обработки требуется тем, у кого есть особые требования к цвету.

Плюсы данного решения:

Большая вариативность расцветок;
Стойкость к ультрафиолетовому излучению;
Улучшенная антикоррозийная стойкость;

Проволочные лотки из нержавеющей стали

Своего рода элита среди проволочных лотков. Лотки из нержавеющей проволоки – истинный эталон в своей категории. Они не ржавеют, отлично выдерживают агрессивные среды и экстремальные температурные режимы.

Применение лотков из нержавейки:

Производство пищевых продуктов
Фармацевтика
Химпром
Портовая и прибрежная инфраструктура.

Выбирать покрытие всегда требуется в соответствии со спецификой использования и бюджету. Однако следует учитывать, что сэкономив на покрытии, можно столкнуться с повышенными затратами в дальнейшем при эксплуатации, и потребовать замены ранее срока рассчитанного по проекту.

Как правильно рассчитать нагрузку для проволочного лотка

Перед началом калькуляции следует уточнить, что влияет на нагрузочную способность лотка:

Материал и толщина проволоки;
Габариты конструкции;
Расстояние между опорами;
Тип и количество проложенных кабелей;
Дополнительные факторы: снег, обледенение, если лоток будет устанавливаться на улице.

Методика расчета нагрузки

Поэтапно рассчитаем нагрузку для проволочного лотка:

1. Уточните общий вес кабелей:

Сколько и какие типы кабелей будут прокладываться;
Умножьте на погонный вес каждого кабеля;
Сложите полученные значения.

2. Учет дополнительных факторов:

Если лоток будет располагаться на улице, прибавьте массу льда и снега;
Учтите и прибавьте возможные монтажные нагрузки.

3. Расчет распределенной нагрузки:

Делим суммарный вес на длину лотка;
Получаем значение в кг/м.

4. Сравниваем с допустимой нагрузкой:

Проверяем параметры конкретного типа/вида лотка;
Расчетная нагрузка не должна быть выше допустимой.

Пример расчета нагрузки

Предположим, у вас имеется лоток 3-метровой длины (стандарт). В него планируется поместить десять кабелей, каждый из них весит 0,5 кг/м.

Общий вес кабелей: 10 * 0,5 кг/м * 3 м = 15 кг
Распределенная нагрузка: 15 кг / 3 м = 5 кг/м

Таким образом получаем что для лотка требуется способность выдерживать не менее 5 кг/м. Однако помните о необходимости добавочного прочностного запаса, не менее 20-30%.

ГОСТы и стандарты при производстве проволочных лотков

Базовые нормативы производства проволочных лотков

ГОСТ Р 52868-2007 (МЭК 61537:2006) "Системы кабельных лотков и системы кабельных лестниц для прокладки кабелей. Общие технические требования и методы испытаний";
ГОСТ 380-2005 "Сталь углеродистая обыкновенного качества. Марки";
СП 76.13330.2016 "Электротехнические устройства. Актуализированная редакция СНиП 3.05.06-85".

Данные стандарты содержат регламентные условия к материалам, устройству, тестированию и монтажу рассматриваемых лотков.

Требования к качеству и безопасности

Согласно ГОСТам, проволочные лотки должны соответствовать следующим основопологающим требованиям:

В части прочности, лотки должны выдерживать заявленные нагрузки без деформаций;
Сварные швы должны быть прочными и равномерными;
Защитное покрытие покрытие должно обеспечивать достаточный уровень защиты от ржавчины;
Лотки должны иметь возможность заземления;
При особых условиях эксплуатации, требуется соответствие определенным классам пожарной безопасности

Соблюдая вышеперечисленные требования, можно обеспечить качественную защиту кабелей на много лет.
