КАРКАС СО СКВОЗНЫМИ СТОЙКАМИ

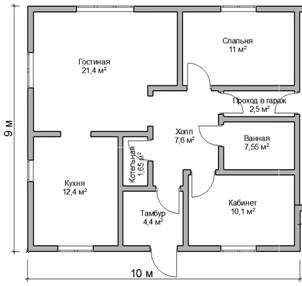

Проект каркасного дома

Проект каркасного дома

В каркасе со сквозными стойками как сами стойки, так и балки перекрытия над подвалом опираются на нижнюю фундаментную обвязочную балку (рис 47) и главную балку или несущую стену. Стойки каркаса крепятся к опорам четырьмя гвоздями длиной 63 мм (2 1/2 дм), а балки, в свою очередь, крепятся к стойкам двумя гвоздями длиной 73 мм (3 дм) Когда для основания пола выполняется диагональный настил перекрытия, между концами балок ставятся перемычки для опирания досок настила



Существует два основных типа крыш: скатные и плоские, и при этом оба типа имеют много вариантов.



Уклон ската крыши выражается как отношение подъема (высоты конька) к горизонтальной проекции от конька до края крыши, причем вертикальная часть отношения всегда находится в числителе. Имеются два способа выражения уклона крыши: в британской системе и в метрической системе.



Способ, использующий британскую систему, основан на так называемом "квадратном треугольнике". Горизонтальная проекция при этом способе всегда выражается числом 12, поскольку один фут состоит из двенадцати дюймов. Например, уклон крыши в 45° выражается отношением 12/12. Крыша с уклоном 4/12 означает, что на каждые 12 дюймов горизонтальной проекции приходится по 4 дюйма подъема.



обвязочную доску 19 х 89 ми (1 х 4 дм) и крепятся к стойкам гвоздями. Концы балок, параллельных внешним стенам как на первом, так и на втором этажах, крепятся к стойкам таким же образом.



Между балками каркаса перекрытия на концах досок диагонального настила ставятся опорные перемычки. Поскольку пространство между стойками стен в каркасном доме не ограничивается по вертикали обвязочными балками (как это происходит в платформенном каркасе), необходимо ставить специальные противопожарные блокировки на уровне пола и потолка для предотвращения распространения огня внутри стены. Для этого обычно применяют бруски толщиной 38 мм (1 1/2 дм). Однако в стенах, заполненных утеплителем, противопожарная блокировка не требуется.
