БАЛОЧНОЕ ПЕРЕКРЫТИЕ

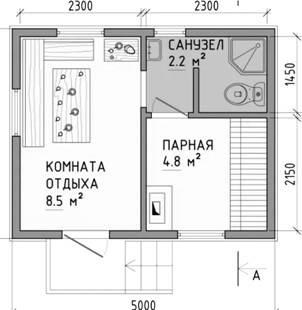

Проект каркасной бани

Проект каркасной бани

Балки перекрытия подбирают по прочности и жесткости. Требования к прочности зависят от нагрузки, которую балки должны нести. Жесткость в каркасном строительстве, в свою очередь, должна допускаемые пролеты балок для различных сортов и пород древесины в зависимости от различных условий нагрузки. Допускаемые пролеты в этих таблицах даются между внутренними краями опорных плоскостей и рассчитаны на основании пиломатериалов, строганных по стандартным канадским размерам.



В качестве вариантов вместо мерных досок можно использовать доски из ламинированной фанеры, фермы с параллельными поясами или двутавровые деревянные балки. Сведения о допускаемых пролетах для этих изделий заводского изготовления можно получить у изготовителей.



Там, где применяется обвязка, балки пола устанавливаются после выравнивания обвязки на постели из раствора и прикрепления ее к фундаментной стене с помощью анкерных болтов. Как было сказано выше, если балки пола заделываются в верхнюю часть бетонных стен, они должны устанавливаться перед укладкой бетона. Балки устанавливаются и раскрепляются в соответствии с чертежами.



Расстояние между балками обычно равно 400 мм (16 дм), хотя при повышенных нагрузках или в условиях ограниченного пространства можно размещать балки уменьшенной высоты на расстоянии 300 мм (12 дм) друг от друга. С другой стороны, если толщина перекрытия не является ограничением, установка более высоких балок с интервалами в 600 мм (24 дм) может оказаться более выгодной. (Примечание: расстояния между балками, указанные в миллиметрах, являются номинальными и ими не следует пользоваться, поскольку панельные изделия производятся в британской системе измерений).

Если доска для балки имеет небольшую кривизну в плоскости, ее следует устанавливать искривленной стороной вверх. После укладки настила и чистого пола кривизна балки обычно выравнивается.



Оконечная балка крепится гвоздями к балкам пола с торцов ( 39) или с боков ( 35). При платформенном каркасе каждая балка, включая балку, параллельную стене, крепится к обвязке гвоздями с боков ( 39). Внутренние опорные концы балок крепятся к главной балке сверху ( 31) или впритык ( 32).



Если несущая стена расположена параллельно балкам перекрытия, она должна опираться на несущую главную балку или на несущую стену подвала.

Согласно этажным планам часто оказывается, что несущая стена расположена перпендикулярно балкам перекрытия, но на некотором расстоянии от линии опор балок. Такую несущую внутреннюю стену, перпендикулярную балкам перекрытия, можно располагать не далее 900 мм (36 дм) от опор балок, если она не несет следующего

перекрытия. Если же на нее опирается одно или два перекрытия, расстояние от опор не должно превышать 600 мм (24 дм) или балки, на которые она опирается, должны быть рассчитаны на такие концентрированные нагрузки.



Ненесущие перегородки в домах и каркасных банях, параллельные балкам перекрытия, должны опираться на балку или на распорки между балками. Такие распорки делаются из брусков 38 х 89 (2 х 4 дм) мм и располагаются на расстоянии не более 1,2 метра (4 фт) одна от другой.



Вокруг больших проемов, как, например, для лестницы или камина, боковые балки перекрытия собираются из удвоенных досок, если на них устанавливаются торцевые опорные балки длиной более 800 мм (32 дм). При длине более 1,2 метра (4 фт) опорные балки также следует собирать из двойных досок. Вокруг очень больших проемов сечения опорных балок длиной более 3,2 м (10 фт 6 дм) и боковых балок, на которые опираются опорные балки длиной более 2,0 м (6 фт 6 дм), должны рассчитываться общепринятыми инженерными методами.



Обычная деталь сборки балок на гвоздях вокруг каркаса проемов



Для опирания длинных торцевых балок на боковые и крепления к торцевым балкам длинных балок перекрытия часто применяются металлические опорные подвески.

Для предупреждения поворота из плоскости балки перекрытия раскрепляются установкой вертикальных связей, блокировкой между балками, накладками или потолочными отделочными панелями снизу балок. Если отделочные панели не ставятся, балочные связи должны находиться в середине пролета и на расстояниях не более 2,1 метра (6 фт 10 дм).



Вертикальные крепежные связи в пролетах обеспечиваются следующими методами: установкой вертикальных крестов из брусков 19 х 64 мм (1 х 3 дм) или 38 х 38 мм (2x2 дм) или установкой блокировочных досок толщиной 38 мм (2 дм) на всю высоту балок с креплением на гвоздях по всей длине под балками непрерывных накладок 19 х 64 мм (1 х 3 дм). Эти накладки не нужны, если устанавливаются потолочные отделочные панели.
